Анализ современных способов и устройств для лечебного и терапевтического воздействия акустическими колебаниями
Современные ультразвуковые аппараты, применяемые в медицине, состоят из генератора электрических колебаний ультравысокой частоты, ультразвуковой головки с пьезоэлементом, соединенным высоковольтным кабелем с колебательным контуром генератора, элементов управления и источника питания.
Отечественные аппараты питаются от сети переменного напряжения в 127 или 220 В. В них предусмотрена возможность работы в непрерывном и импульсном режимах [5]. В отечественных аппаратах частота следования импульса равна 50 Гц, а длительность периода (импульс+пауза) всегда составляет 20 мс. Форма импульса максимально приближена к прямоугольной (рисунок 1.2).
Рисунок 1.2- Схематическое изображение ультразвуковых непрерывного (а) и импульсного сигналов со скважностью 2(б), 5(в) и 10(г)

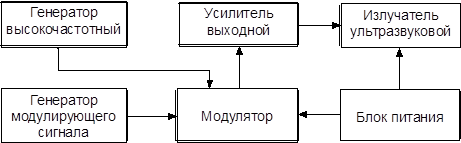

Работу ультразвукового терапевтического аппарата можно представить в виде функциональной схемы приведенной на рисунке 1.3.
Рисунок 1.3- Блок-схема ультразвукового терапевтического аппарата
Генератор высокочастотный создает немодулированные электрические колебания. Усиление мощности этих колебаний происходит в выходном усилителе. К выходному усилителю подключен излучатель ультразвука, в котором электрические колебания преобразуются в механические. Модулятор необходим для создания импульсного режима [6].
Терапевтические аппараты могут комплектоваться различным набором специализированных ультразвуковых излучателей (типа ИУТ) [2]. Излучатели под маркой ИУТ выпускаются трех форм: карандашеобразный, изогнутый и с боковой излучающей поверхностью.
Таблица 1.2
Основные технические данные аппаратов типа УЗТ
Тип аппарата |
Частота колебаний, кГц |
Излучатель | |
Тип |
Эффективная площадь, См2 | ||
1 |
2 |
3 |
4 |
УЗТ-101 |
880 |
ИУТ-0,88-1-3 |
1 |
ИУТ-0,88-4-4 |
4 | ||
УЗТ-102 |
880 |
ИУТ-0,88-1-3 |
1 |
ИУТ-0,88-1-5 |
1 | ||
ИУТ-0,88-1-6 |
1 | ||
ИУТ-0,88-2-7 |
2 | ||
УЗТ-103 |
880 |
ИУТ-0,88-1-3 |
1 |
ИУТ-0,88-1-5 |
1 | ||
ИУТ-0,88-4-4 |
4 | ||
ИУТ-0,88-4-8 |
4 | ||
УЗТ-104 |
880 |
ИУТ-0,88-0,5-10 |
0,5 |
ИУТ-0,88-1-9 |
1 | ||
УЗТ-31 |
2640 |
ИУТ-2,64-2-2 |
2 |
ИУТ-0,88-0,5-1 |
0,5 |
