Разработка структурной схемы
Исходя из анализа современных устройств для лечебного и терапевтического воздействия была разработана структурная схема устройства, которая включает в себя следующие блоки: задающий генератор, электронный таймер реального времени, электронный ключ, дешифратор, формирователь импульсов, генератор управляемый напряжением (ГУН), усилитель мощности (УМ), счетчик, модулятор, блок индикации режима работы, излучатель, совместная работа которых должна обеспечивать технические данные в соответствии с техническим заданием (рисунок 3.1).
Рисунок 3.1-Стуктурная схема физиотерапевтического устройства
Задающий генератор собран на двух логических элементах “ИЛИ-НЕ” микросхемы К561ЛЕ5. Ее реализация обеспечивается последовательным соединением МДП-транзисторов с каналом р-типа и параллельным соединением МДП-транзисторов с каналом n-типа. С его выхода сигнал в форме меандра (рисунок 3.2,а) поступает через электронный ключ на счетчик К561Е16. Сброс счетчика в нуль осуществляется импульсом положительной полярности длительностью не менее 500 нс по входу R. Содержимое счетчика увеличивается по отрицательному перепаду импульса по входу С. Максимальная частота входных импульсов при Uпит=12 В достигает 66 кГц.

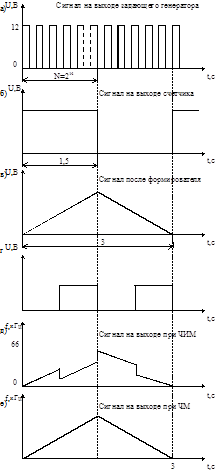

Рисунок 3.2 – Эпюры рабочих сигналов устройства
После счетчика сигнал меньшей частоты (рисунок 3.2,б) поступает на формирователь импульсов, который из меандра формирует треугольные импульсы такой же частоты (рисунок 3.2, в). Изменяющееся напряжение с формирователя управляет частотой ГУНа (рисунок 3.2,г), выполненного на микросхеме CD4046. Усилитель мощности, собранный по двухтактной схеме с параллельным включением транзисторов КТ815Г передает сигнал с качающейся частотой в выходной контур и далее - на нагрузку. Время качания частоты задается длительностью импульса, поступающего со счетчика. Данный режим работы применяется обычно в медицинских физиотерапевтических устройствах и при построении исследовательских комплексов, в которых необходимо изменять частоту генерации во всем диапазоне с различной скоростью.
При втором режиме работы сигнал в форме меандра поступает через электронный ключ на усилитель мощности, а затем на излучатель. Электронный таймер КР1006ВИ1 (времязадающая схема) формирует импульсы напряжения длительностью от нескольких микросекунд до десятков минут. Он предназначен для использования в стабильных датчиках времени, генераторах импульсов, преобразователях напряжения и т.д. Таймер в данной схеме служит для дозирования ультразвуковой энергии по времени, а блок индикации - для визуального контроля частоты и интенсивности колебаний.
Конструкция преобразователя электрических сигналов в механические колебания должна обеспечивать преобразование необходимого диапазона частот. Для этого будет использован пьезоэлектрический преобразователь.
Блок питания состоит из понижающего трансформатора, выпрямителя, сглаживающих фильтров и стабилизатора напряжения. Микросхема КР142ЕН8А представляет собой стабилизатор напряжения с фиксированным выходным напряжением и защитой от перегрузок по току.
