Создание и редактирование ПП с помощью применяемого пакета сапр
Проект в САПР Р-
CAD
представляется в двух видах: в виде схемы электрической принципиальной и в виде печатной платы. В соответствии с этим в САПР Р-
CAD
имеются два графических редактора:
* схемный редактор, обеспечивающий создание принципиальной схемы:
* технологический редактор, предназначенный для редактирование топологии печатной платы.
Основой проекта является библиотека радиоэлементов. Технологический редактор использует технологическую библиотеку, определяющую так называемые “посадочные места” радиоэлементов для их установки на печатную плату.
Библиотечные элементы содержат как графическое описание, так и упаковочную информацию. Упаковочная информация представляет собой текстовое описание контактов и взаимные ссылки на нумерацию контактов символах схемной библиотеки и посадочных местах технологической библиотеки.
Создание библиотечных элементов является очень ответственным этапом, поскольку ошибки, внесенные с библиотечными элементами обычно трудно исправляются, а проект, построенный на неправильно созданных библиотечных элементах, подобен зданию, построенному из “кривых” кирпичей.
Первым этапом работы в технологическом образе проекта является размещение радиоэлементов на плате. Данный этап выполняется либо в автоматическом, либо в полуавтоматизированном вариантах. На заготовке печатной платы, содержащей контуры печатной платы и области запрета для размещения, устанавливаются радиоэлементы, а качество размещения оценивается по интегральному критерию оценки, учитывающему общую длину электрических связей и плотность электрических связей на печатной плате.
Этап создания топологии печатных проводников платы выполняется посредством автоматической трассировки соединений и/или при помощи интерактивной (полуавтоматической) прокладки трасс, которая выполняется в процессе редактирования топологии печатной платы.
Этап подготовки производства печатной платы включает в себя электрический и технологический контроль печатной платы, а также возможные внесения исправлений в готовый проект со стороны печатной платы. В результате внесенные изменения должны быть учтены в проекте.
Пакет прикладных программ
P
-
CAD
версии 8.5 (Master Designer) содержит в своем составе два графических редактора PC
-
CAPS
и PC
-
CARDS
, программу для автоматической трассировки соединений печатной платы PC
-
ROUTE
и программы-утилиты, выполняющие служебные функции [23].

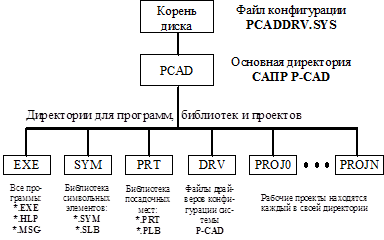

Рисунок 7.1- Размещение на диске программ и рабочих проектов САПР
P
-
CAD
8.5
Управляющая оболочка PCAD
_
EXE
предназначена для интегрированного управления программами в САПР
P
-
CAD
8.5
. Запуск управляющей оболочки осуществляется при помощи командного файла pcad
.
bat
. В результате появится основной экран управляющей оболочки САПР
P
-
CAD
8.5
Экран содержит список имен проектов (Design
), для каждого из проектов приводятся списки принципиальных схем (Schematic
Sheet
